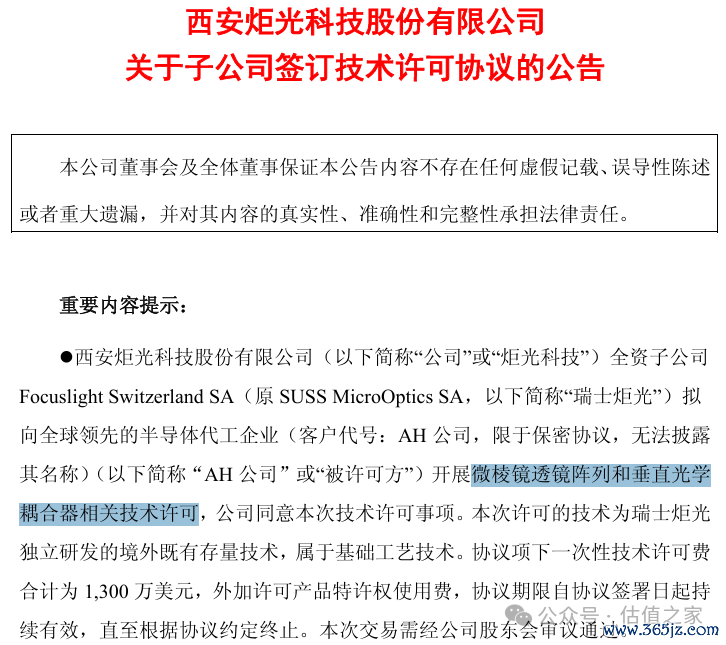

6月10日，西安炬光科技(688167.SH)发布《对于子公司坚硬时刻许可条约的公告》，公告称全资子公司瑞士炬光拟向人人进步的半导体代工企业AH公司开展微棱镜透镜阵列和垂直光学耦合器研究时刻许可，条约项下一次性时刻许可费盘算为1300万好意思元，外加许可居品特准权使用费。

图片阐述：炬光科技CPO时刻授权订单，数据起原于公司公告

道理的是，在上述公告后，紧接着炬光科技就发布了践诺已毕拟提前隔断减持筹画的公告，2月28日发布筹画通过巨额来去情势减持50万股，践诺减持45万股，减持价钱区间301.20～458.00元/股。

2026年世界杯中国官网

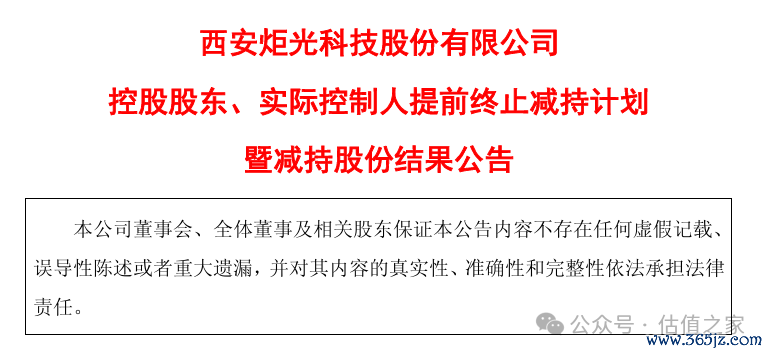

图片阐述：炬光科技践诺已毕东谈主提前隔断减持筹画，数据起原于公司公告

垂直光栅耦合与角落光栅耦合离别是什么

由于本次时刻授权条约的进军性较高，且波及专科名词较多，估值之家尽可能用浅显豁了的言语一步步作念出讲明。

当今成本市集对于CPO（共封装光学）多数的领略，主要停留在这一层面：台积电通过硅光子COUPE封装时刻，把电芯片EIC和硅光芯片PIC密致贴合在沿途，酿成光电颐养引擎，然后再将光电颐养引擎通过CoWoS工艺和ASIC芯片封装在吞并块基板上，就是CPO。这个过程估值之家曾在《继CoWoS之后，COUPE成为AI芯片的下一个重要字》中有过陈说，可供参考。

对于CPO来说，这个层面的领略，是字面道理的领略，但还不够。

在EIC和PIC封装完成后，光路从PIC发出，在PIC与外部光纤相连的阿谁接壤面，怎么让发出的光辉一碗水端平、况兼以极低的损耗精确参预光纤阵列器件FAU中（注：FAU指相连光纤的多通谈插头），或者反过来由外面FAU的光精确射入PIC的光波导通谈里，这个瞄准和相连的时刻，叫作念“光学耦合时刻”或“光栅耦合时刻”。

如上图所示，从PIC中出来的光，不错按照接近90度的情势参预FAU（上头紫色箭头），也不错按水平的情势参预FAU（底下紫色箭头），前者被称为垂直光栅耦合决议（下文简称垂直耦合），后者被称为角落光栅耦合决议（下文简称角落耦合）。

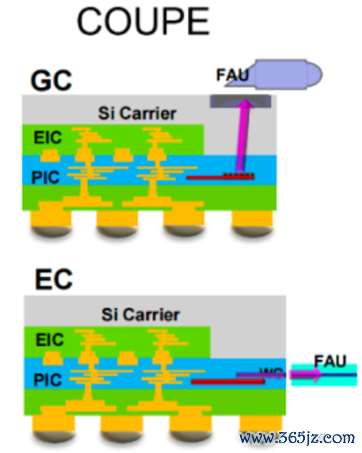

图片阐述：光从PIC中发出，两种情势参预FAU，数据起原于台积电

垂直光栅耦合 vs 角落光栅耦合

在英伟达刻下慎重量产并已参预数据中心实机部署的第一代CPO交换机（如Quantum-X Photonics Q3450-LD），接纳的是垂直耦合决议。

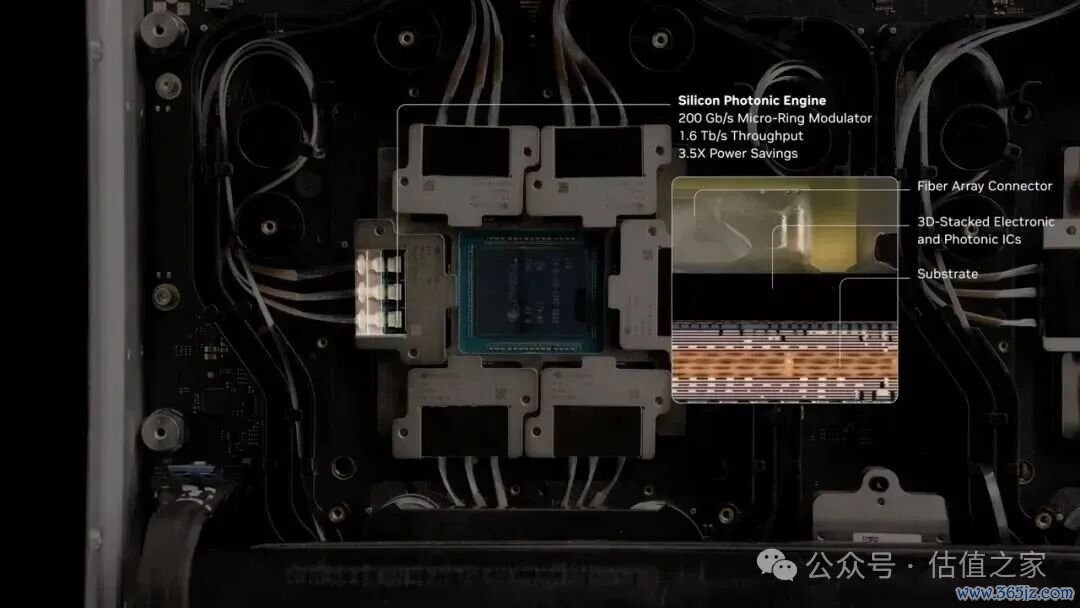

图片阐述：Quantum-X Photonics Q3450-LD接纳垂直耦合决议，数据起原于英伟达

然而，英伟达在CPO决议中接纳垂直耦合决议，并不是因为垂直耦合决议更好，而是一种基于居品良率筹商的求实采纳或无奈采纳。博通的CPO交换机（Bailly平台，基于其Tomahawk系列）在第一代居品中就激进地采纳了角落耦合。

在垂直耦合决议中，最初需要在PIC的名义上，通过光刻时刻刻蚀出一转周期性凹槽（即衍射光栅），当FAU中的光垂直上方（鄙俚会歪斜8度傍边以辞让光反射回光源）向下射向这些凹槽时，光束会发生布拉格插手：其电磁波在凹槽处发生互相插手，插手相长的收尾就是让光路强制发生90度的弯折，从而拐弯并顺着水普遍向的硅波导流走，参预PIC。

由于垂直耦合本色上是诓骗了物理衍射道理，因此有几个致命瑕玷：

第一，是漏光问题（高插损）。由于物理衍射是向四面八方无端正发散的，因此很大一部分光能会顺利向下穿透硅基板（漏进基底中），或者向后反射，这导致插入损耗鄙俚在1.5 dB至3.0 dB以上，进而意味着30%到50%的光还莫得参预PIC就漏光损耗了，这对于不菲的外置CW激光器来说，就很滥用了。

第二，是窄带宽问题。凭证布拉格插手公式，衍射角度与光的波长（或心思）深度绑定。要是光源波长偏离了想象波长，光束弯折的角度就会偏离，无法射入波导中。AI时期的多波长复用（WDM）时刻条目通谈能同期通过多种心思的光，垂直耦合的窄带宽特点顺利卡死了这一时刻。

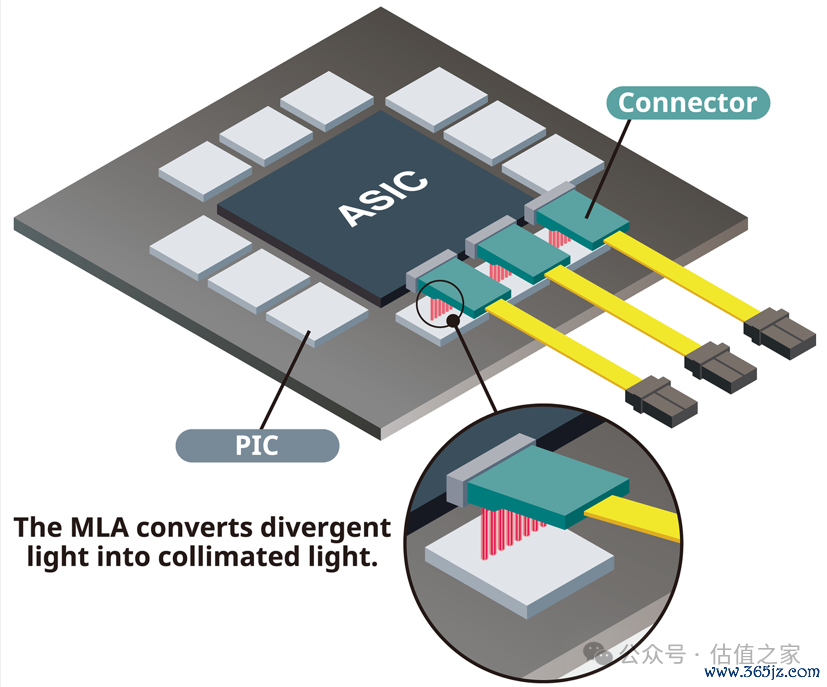

图片阐述：垂直耦合决议暗示图，红色的即为光，数据起原于日本旭硝子

比拟于垂直耦合插损高、低带宽的颓势，角落耦合决议无缺的惩办了。

角落耦合是让光纤顺利平躺在主板上，横向顶在PIC的断面（角落）上进行对接，由于光是从断面一条直线射进去，它幸免了物理衍射的漏光，插损不错作念到极低的0.2 dB到0.5 dB（光能亏损小于10%），由此插损极低，且具备高带宽特点。

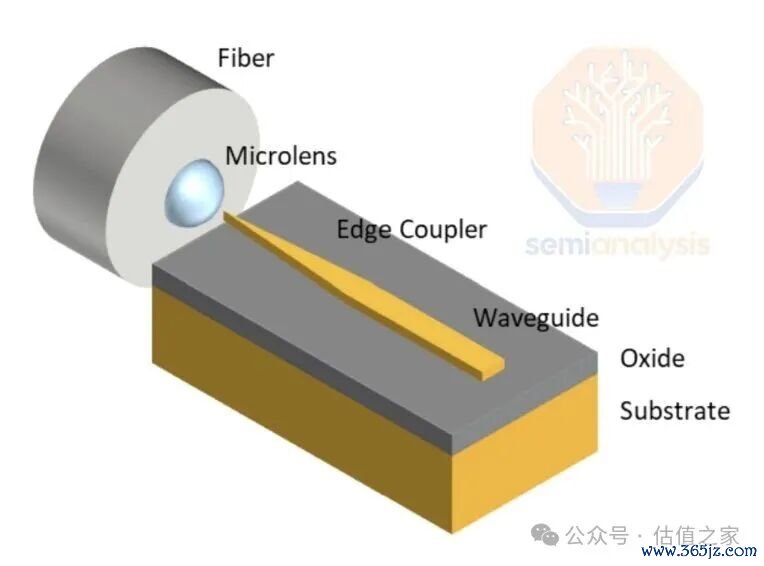

博亚(中国)数据起原于Semi Analysis" cms-width="677" cms-height="501.547" id="5">图片阐述：角落耦合决议暗示图，数据起原于Semi Analysis

然而，甘蔗莫得两端甜，垂直耦合具有插损高、低带宽的谬误，但也有瞄准公役较大的优点（难度低）。角落耦合具有插损低、高带宽的有点，但也有瞄准公役较低的谬误（难度高）。

在PIC里面用于导光的硅通谈（波导），其截面鄙俚唯有0.22μm × 0.5μm，单模光纤，其传光的石英纤芯直径大要是10μm傍边，角落耦合极端于将一根直径10厘米的水管（光纤）里的水，一滴不漏地注入到一根直径唯有2毫米的吸管（硅光波导）里，要是对接不好，光会发生剧烈的发散和折射，光能损耗会更大。

因此，尽管角落耦合的性能近乎无敌，但它在制造上濒临一个庞杂的贫苦（瞄准公役要小于±0.5μm，且机械臂在封装活水线上很难进行水平推入），一不留心光纤就会撅断，还会占用主板中枢区的物理空间，进而导致良率问题超越。而垂直耦合决议则容错率较高，瞄准公役不错放宽至±1μm ~ 2μm，况兼不错在晶圆阶段就进行自动化多量量测试（机械臂在封装活水线上容易进行垂直贴装），进而良率问题容易得到已毕。

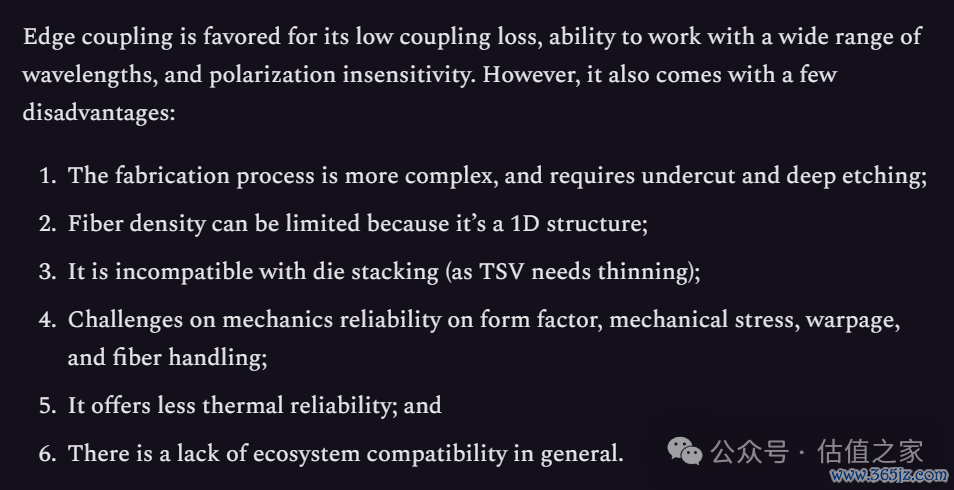

图片阐述：角落耦合决议当今濒临的各样问题，数据起原于Semi Analysis

瑞士炬光，惩办了什么问题？

按照上文所述，垂直耦合决议与角落耦合决议各有各的问题，也各有各的优点，要是能同期赢得两个决议的上风：在坐褥拼装阶段，享受垂直耦合决议的简单省事；在践诺运转阶段，又能享受角落耦合决议的极致能效与宽带通路，那就是最佳的惩办决议。

换言之，需要一种惩办决议，既能易于坐褥、还能让光保持水平走向（已毕光的损耗）、同期还能让光顺利参预PIC的波导通谈（耦合后果高）。

瑞士炬光，比较无缺的惩办了这个问题。

最初，本次时刻授权决议仍然接纳垂直耦合决议，易于坐褥。通过垂直光栅耦合器，让外部光纤（FAU）照旧接纳最容易操作、最省主板面积的“垂直向下插”情势进行装置。

其次，本次授权决议中的 MPLA（微棱镜透镜阵列），在极其微弱的石英玻璃内既已毕了光损耗、又升迁了耦合后果。（瑞士炬光将45度微反射棱镜和微透镜阵列（MLA）物理雕塑并合体在了吞并块单体微透镜玻璃上）

具体来看，

第一步，光路拐弯（中枢时刻）：在微棱镜里面诓骗45度全反射，在不产生任何散射和漏光的前提下，将从FAU出来的垂直光路调转90度，变为水平光束。

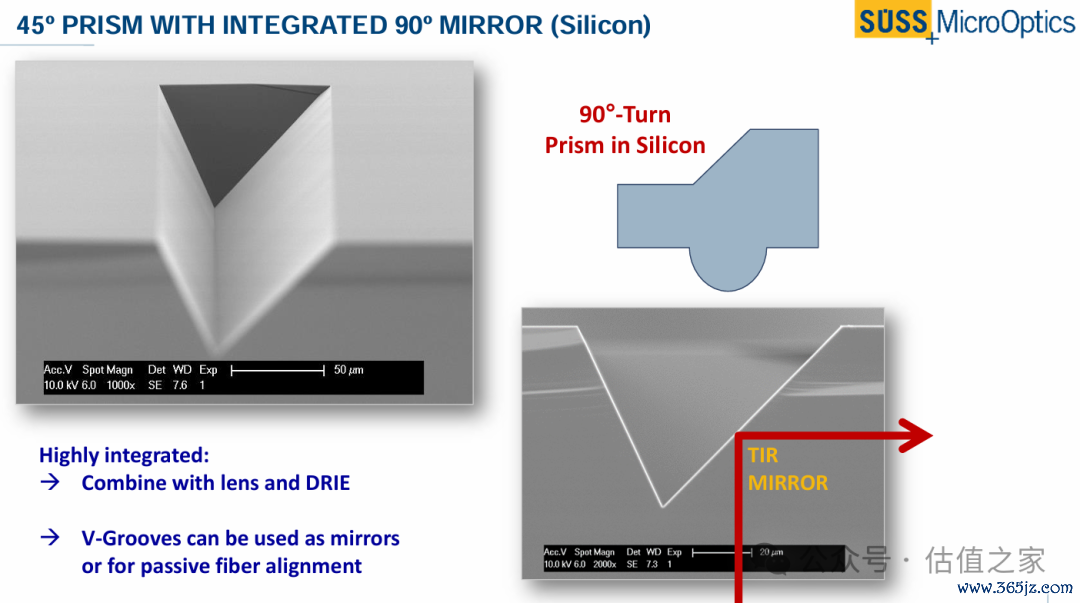

图片阐述：瑞士炬光MPLA中的微棱镜中枢时刻，数据起原于瑞士炬光

第二步，超等压缩聚焦（中枢时刻）：拐弯后的水平光束，坐窝通过一体化雕塑在侧面的微透镜阵列（MLA），将光束压缩聚焦至亚微米级，顺利横向射入PIC芯片的波导通谈中。

（注：从FAU光纤射出的光斑太大，顺利参预PIC芯片会漏光。MLA微透镜阵列是在一块高透光玻璃或石英基底上，接纳半导体光刻蚀工艺，雕塑出成百上千个微米级的“超袖珍放大镜（透镜）”酿成的阵列。MLA就像一转老花镜，把每一齐粗光束变细，极其精确地聚焦射进硅光芯片的微弱通谈中）

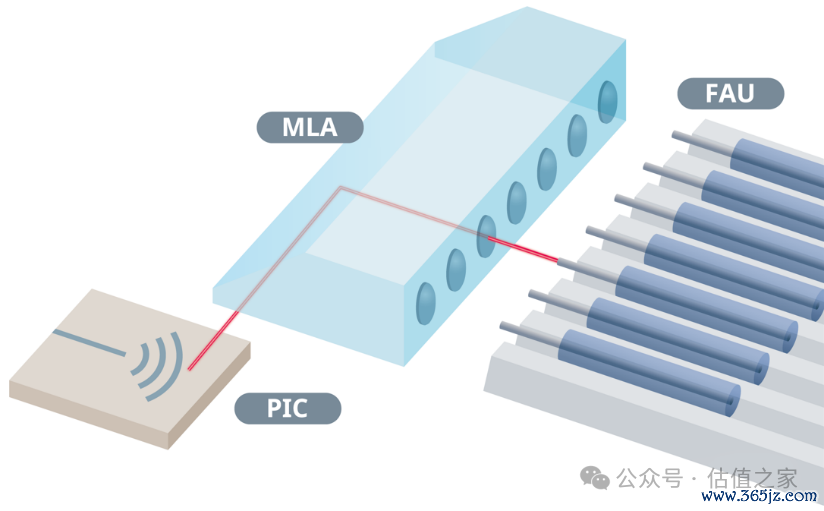

图片阐述：MLA微透镜阵列暗示图，数据起原于日本旭硝子

简单来说，在英伟达的CPO决议中，一次完整的运算进程如下：

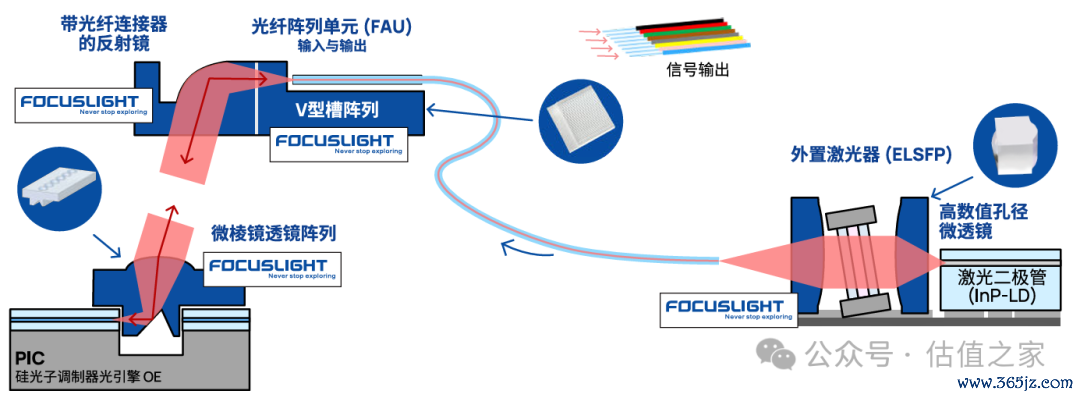

最初外置激光器ELSFP发出超高功率一语气波光束 → 经过ELSFP里面由瑞士炬光提供的非球面微透镜耦合到光纤 → 光束参预光纤阵列单位FAU → 光束从FAU出来 → 光束参预微棱镜透镜阵列MPLA → 在MPLA里面垂直光被微棱镜无损调转看法为水平光 → 水平光束被微透镜MLA压缩 → 压缩后的水平光束参预PIC光波导通谈。
